ファンアウト仙台

完成図

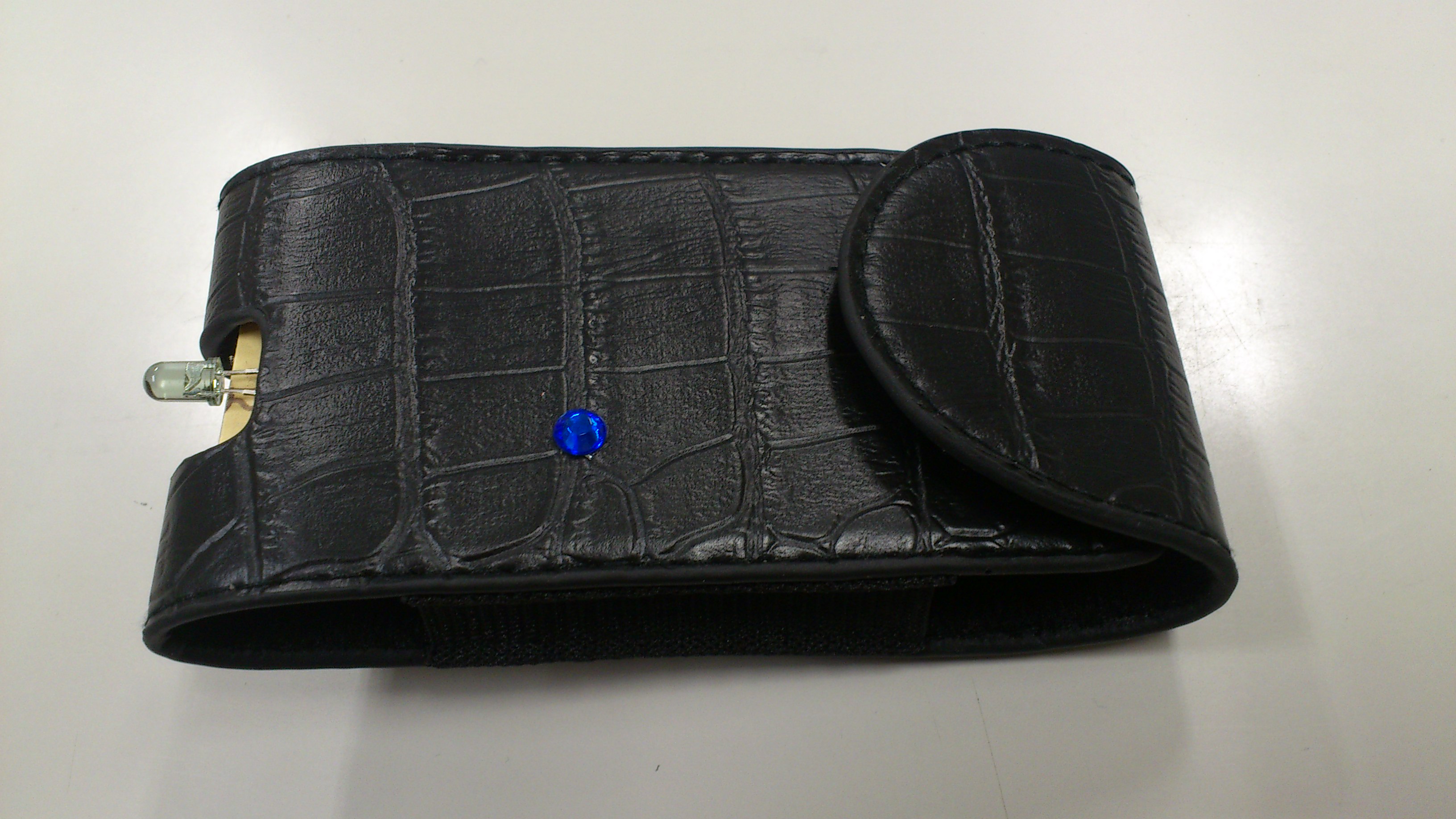

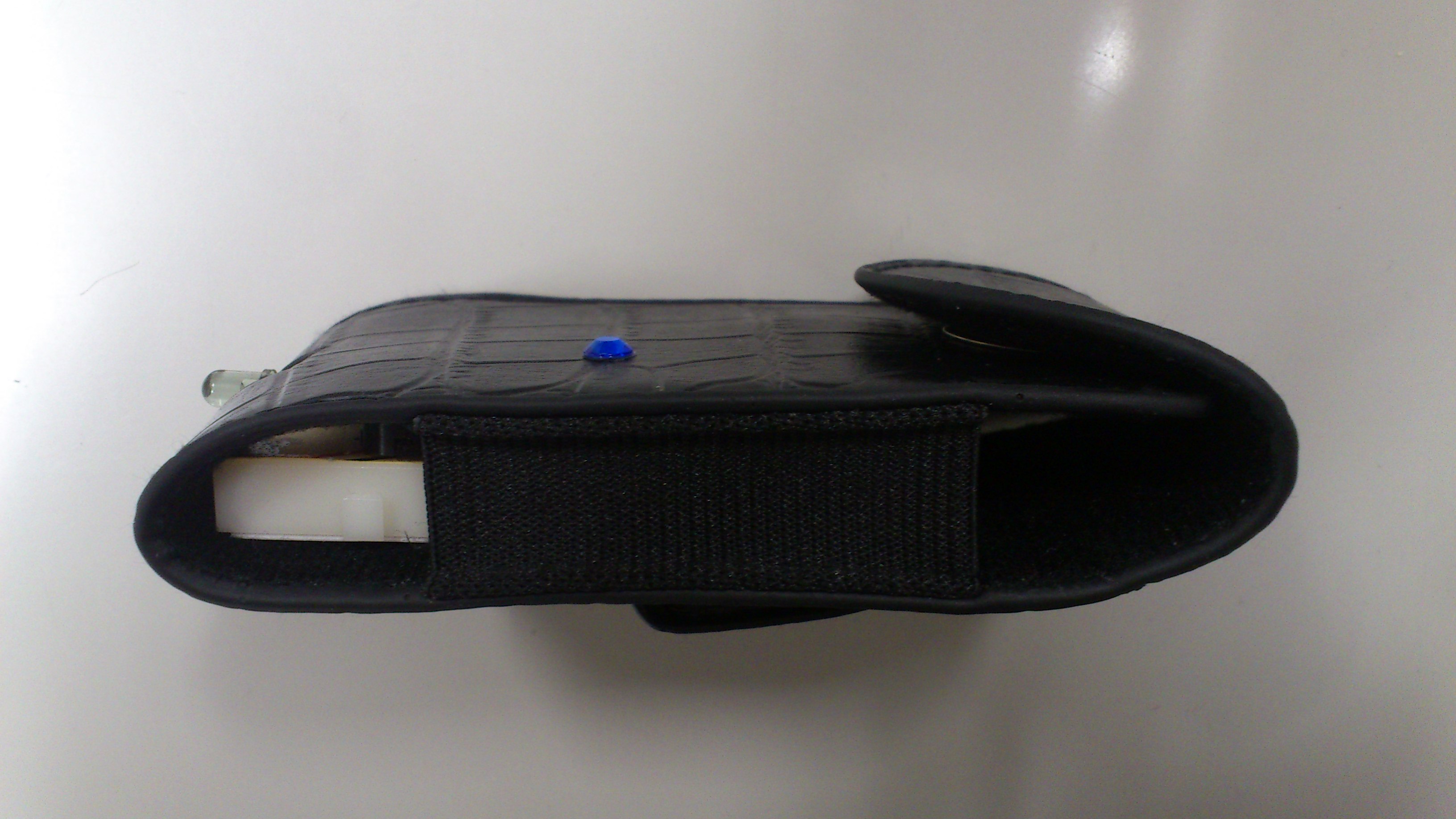

  • レザーケース入り。表面の青いボタンを押して操作する。

    00.JPG 01.JPG

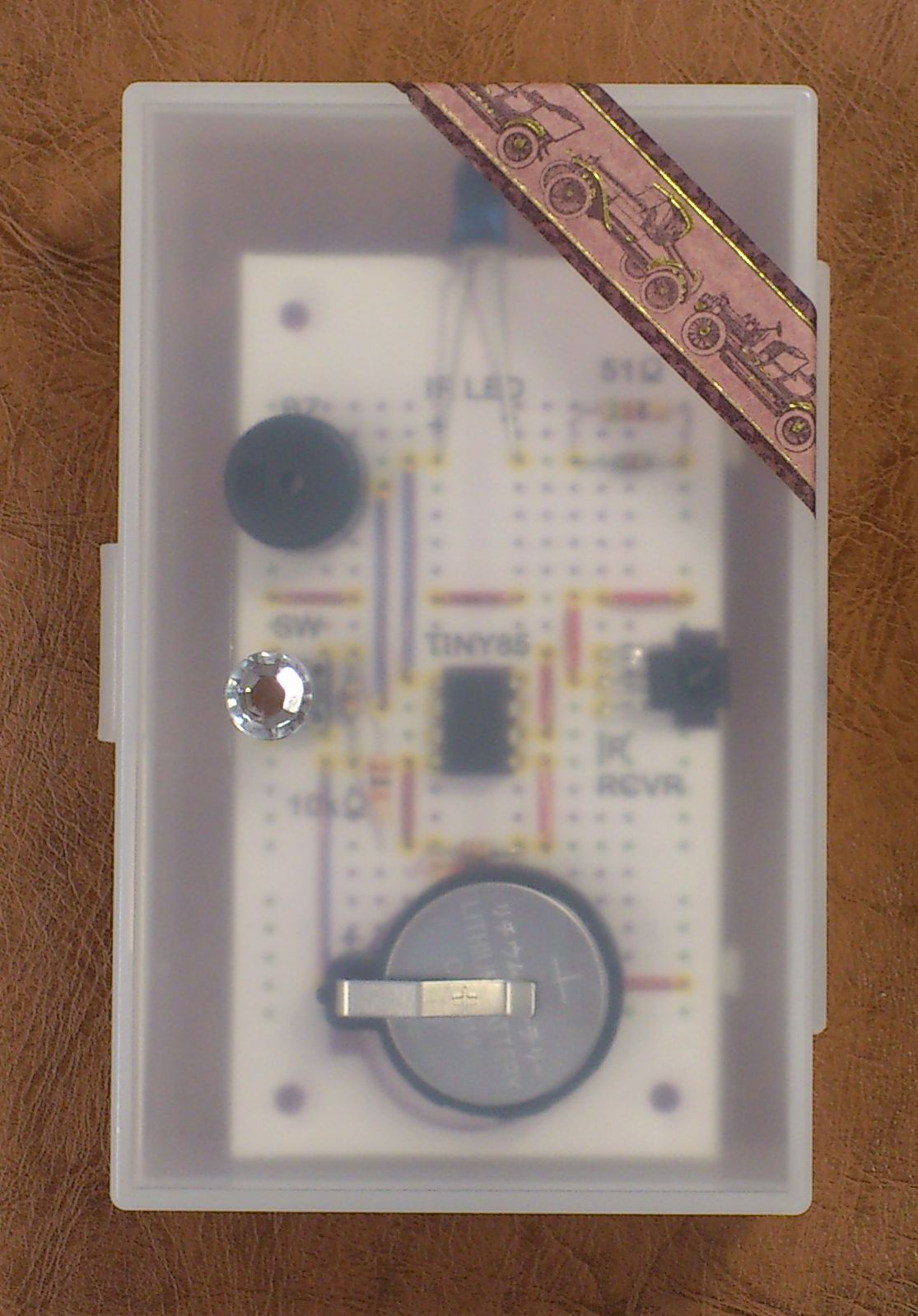

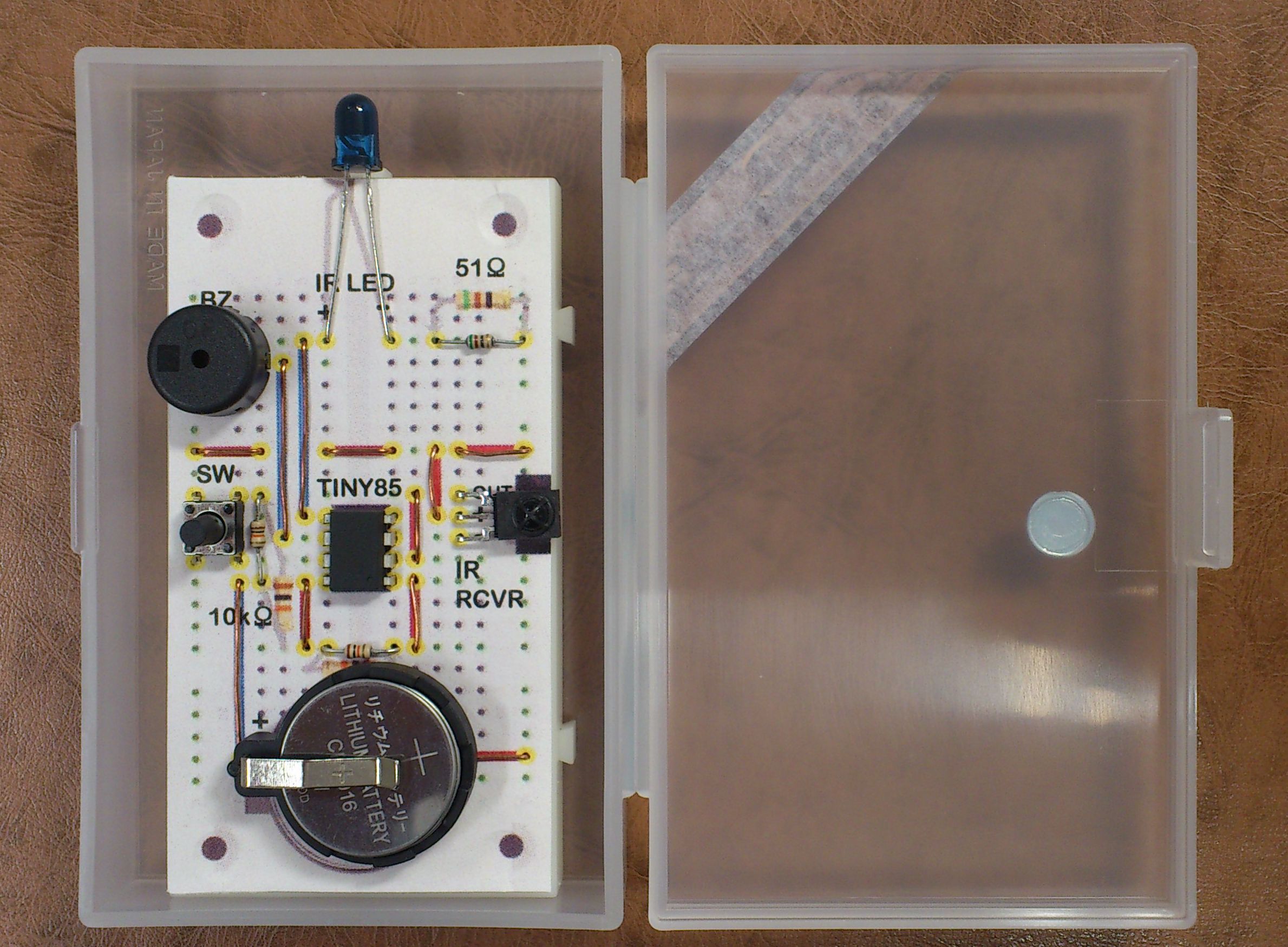

  • プラスチックのケース(ポリプロピレン製カードケース)に入れた場合。ケースの上からボタンを押して操作できる。

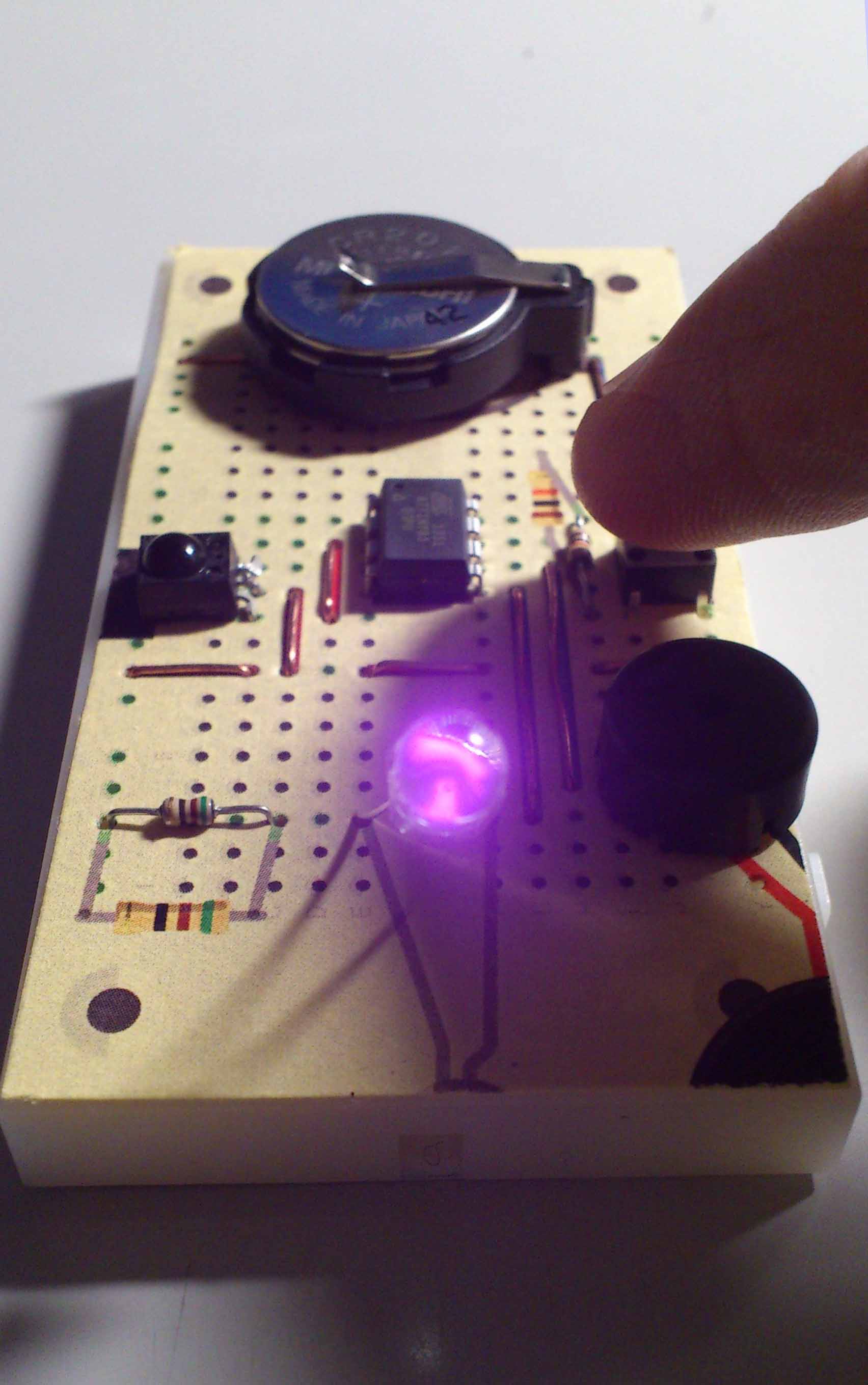

  • 内部構造(赤外線 LED 発光の瞬間)

    11.jpg bd02.jpg

ブレッドボードで簡単組み立て

(1) 色画用紙に部品の配置図を実物大で印刷したものを用意する。各部品の足の位置にはあらかじめ小さな穴をあけておく。

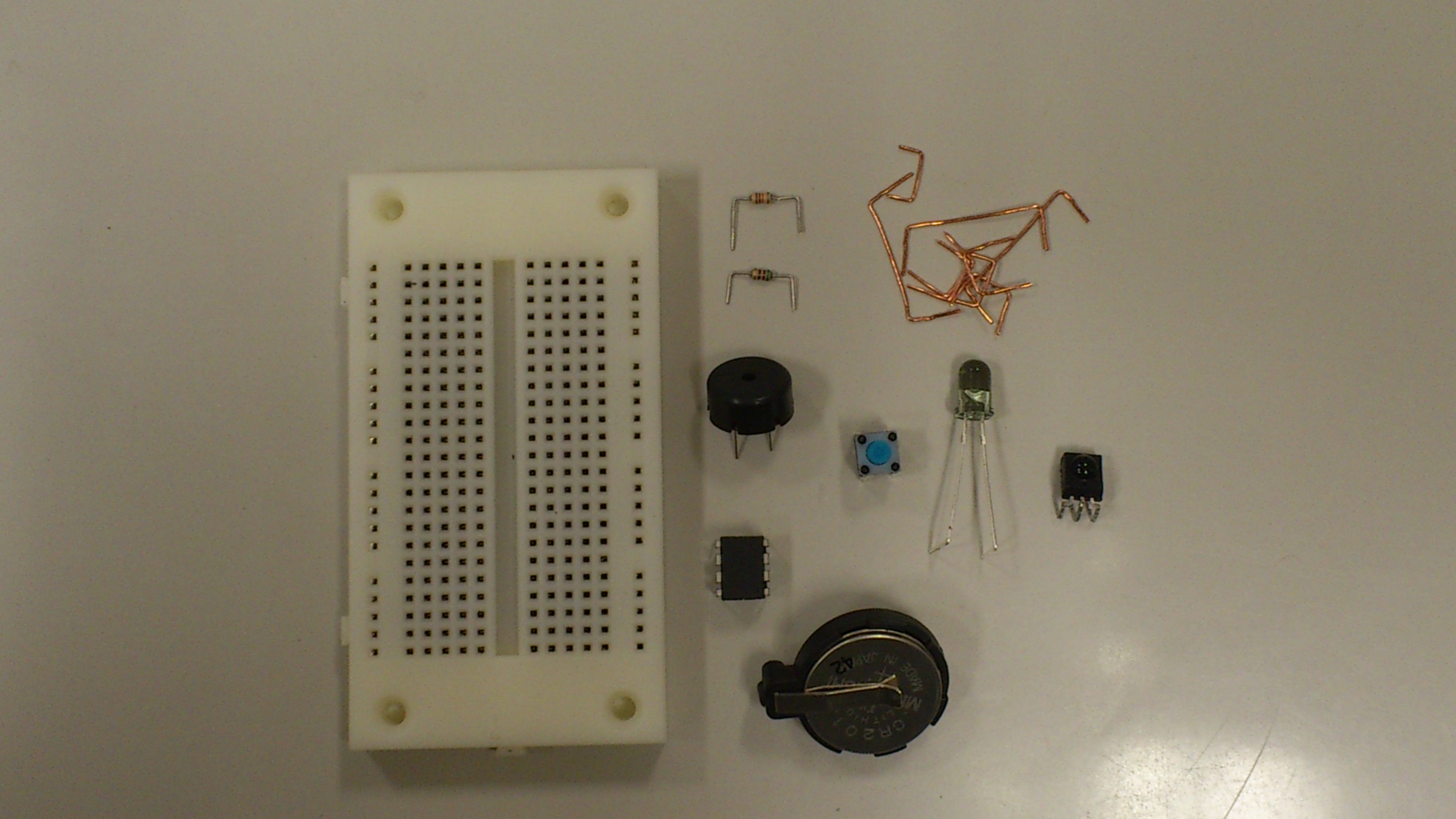

(2) 今回使うブレッドボードと部品。右上にあるのはLANケーブルの心線を曲げて作ったジャンパピン。

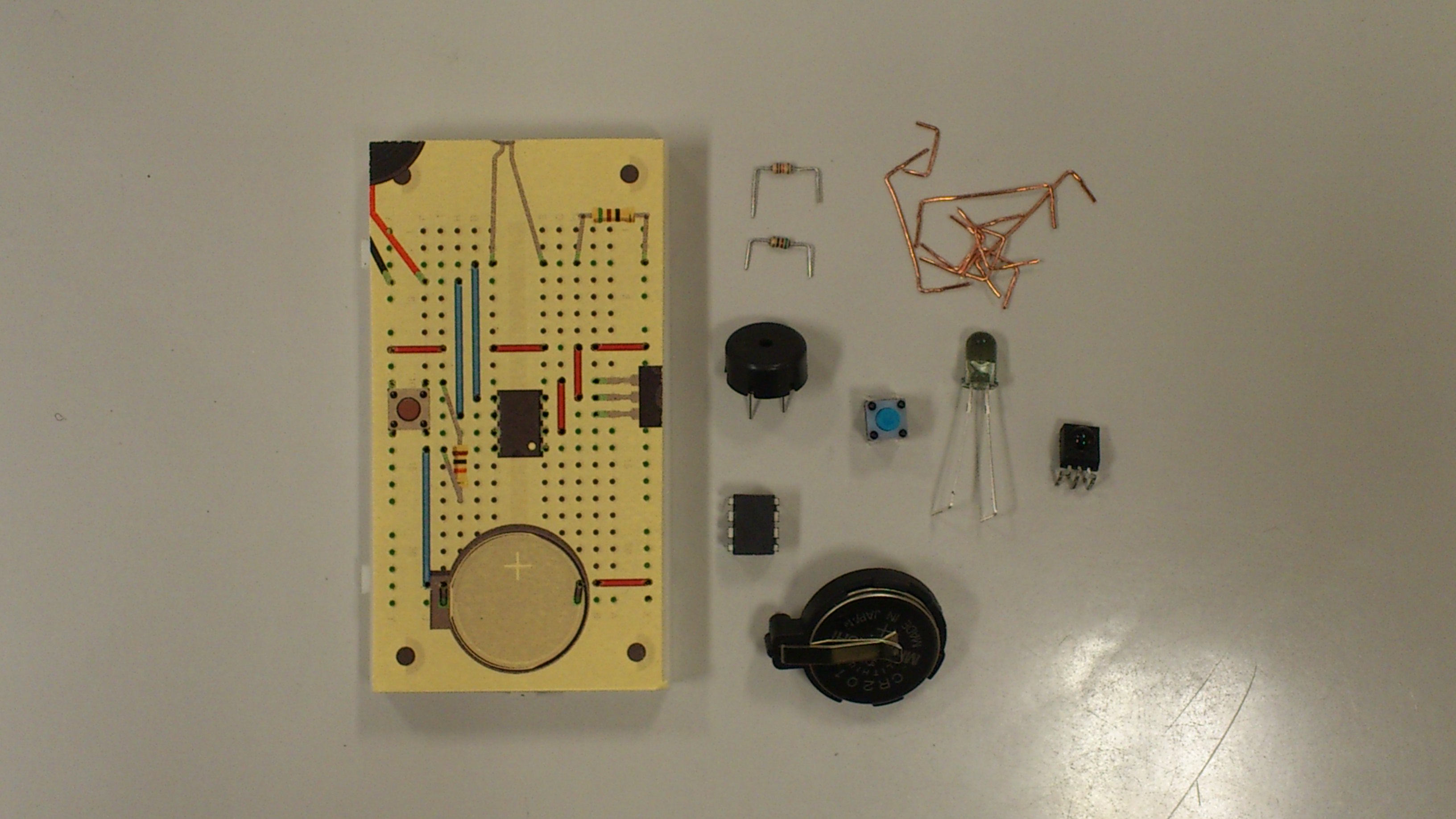

(3) 配置図をブレッドボードに乗せる。


(4) 配置図に合わせて、本物の部品を紙の穴から差し込んでいく。

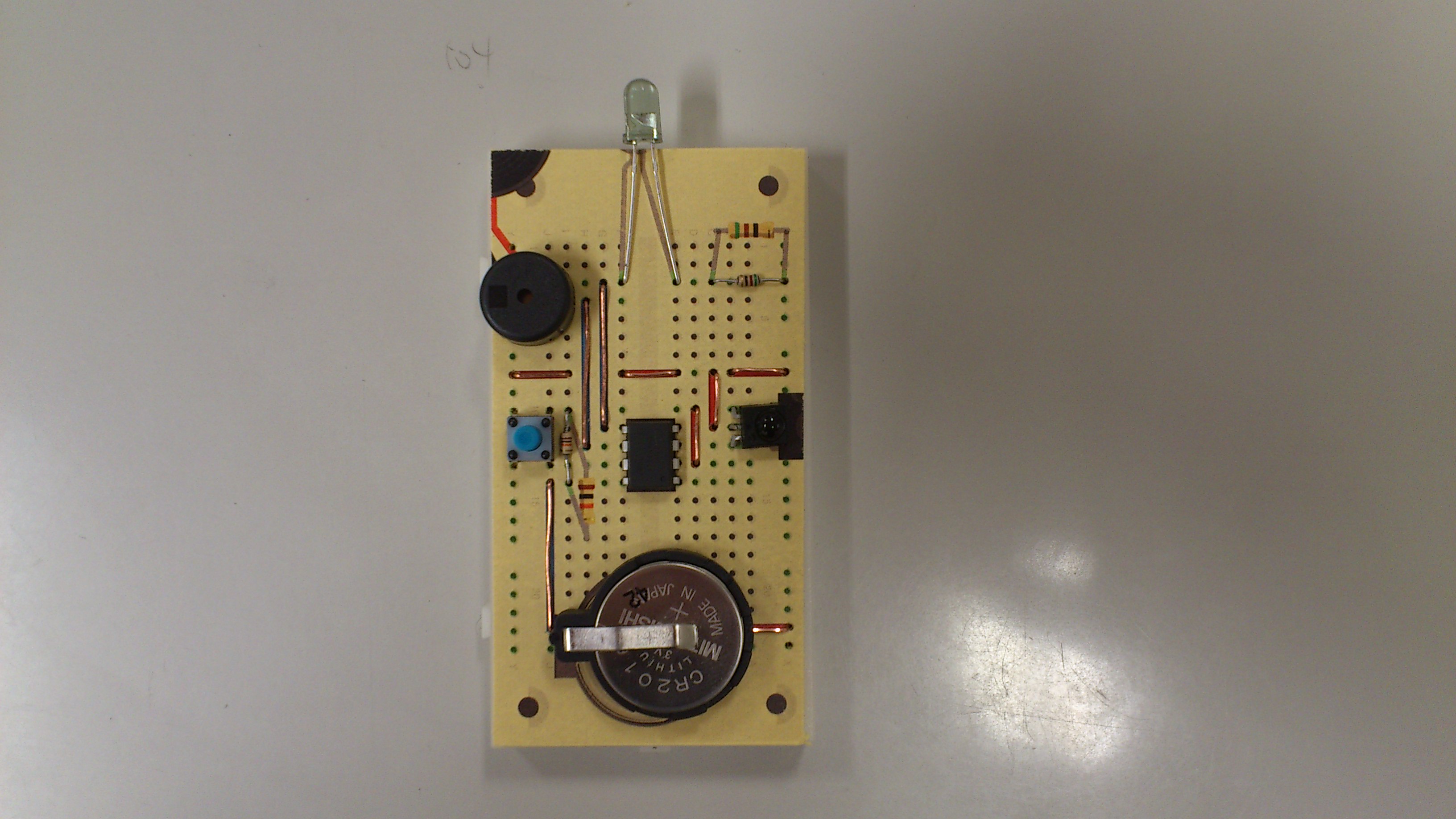

(5) 完成。これなら穴の数を数えなくても部品を差し込む場所を間違えない。ハンダ付けと比べると楽すぎる。慣れてくると1~2分で組み立て終わってしまう。
